Schienenhalter Platte seitliche E40
E40-SH-24130
Schienenhalter Platte seitliche E40
Schienenhalter mit seitlich
längs angschweißter Platte
Stahl verzinkt
empfohlener Aufhängeabstand: max. 1,5 m
längs angschweißter Platte
Stahl verzinkt
empfohlener Aufhängeabstand: max. 1,5 m
Technische Daten
| Befestigung C-Schiene | Schienenhalter Wand-Winkelbefestigung |
|---|---|
| Breite | 49.3 |
| Breite Führungsschlitz | 18.4 |
| C-Schienenteile | C-Schienenzubehör |
| C-Schienentyp | E40 |
| EAN Code | 4042974138149 |
| Gesamtbauhöhe | 80 |
| Gewicht (kg) | 0.385 |
| Höhe | 80 |
| Lochabstand | 15 |
| Länge | 50 |
| Materialstärke | 4 |
| Schraubloch-Ø | 11 |
| Tragfähigkeit | 100 |
| Zubehör HT | Schienenhalter und Verbinder |
Einsatzbereiche
- Es können derzeit keine Einsatzbereiche angezeigt werden
Varianten
| Artikel-Nr. | Bezeichnung |
|
|
|
|---|---|---|---|---|
| 0020491 | E30-SH-23220 | 40 mm | 84 mm | 30 mm |
| 0041730 | E30-SH-23222 | 40 mm | 80 mm | 30 mm |
| 0020495 | E30-SH-23224 | 50 mm | 39,3 mm | 31 mm |
| 0020502 | E30-SH-23231 | 50 mm | 39,3 mm | 99 mm |

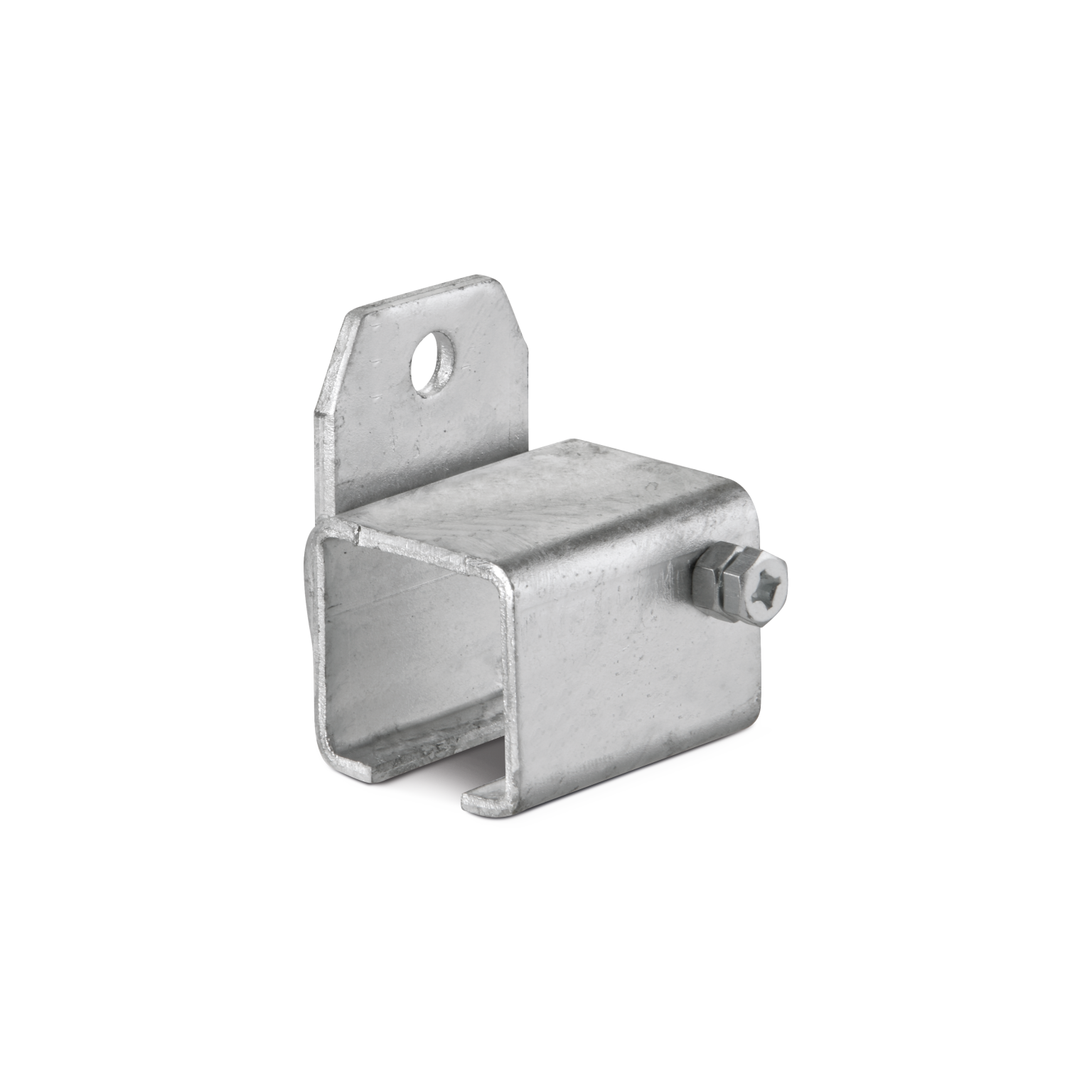

| 0020505 | E30-SH-23240 | 50 mm | 39,3 mm | 63,5 mm |
| 0020506 | E30-SH-23241 | 50 mm | 39,3 mm | 77 mm |
| 0020507 | E30-SH-23242 | 50 mm | 39,3 mm | 77 mm |
| 0020499 | E30-SV-23228 | 100 mm | 39,3 mm | 31 mm |
| 0020632 | E40-SH-24120 | 50 mm | 49,3 mm | 41 mm |
| 0020636 | E40-SH-24125 | 50 mm | 49,3 mm | 105 mm |
| 0020640 | E40-SH-24131 | 50 mm | 49,3 mm | 104 mm |
| 0020641 | E40-SH-24132 | 50 mm | 49,3 mm | 104 mm |
| 0020650 | E40-SH-24152 | 50 mm | 112 mm | 44,5 mm |
| 0041732 | E40-SH-24155 | 50 mm | 112 mm | 40,5 mm |
| 0020644 | E40-SV-24141 | 125 mm | 49,3 mm | 41 mm |
