Hochwertige Drehverbindungen
bei TORWEGGE
Drehverbindungen sind Großwälzlager zur gleichzeitigen Übertragung von Axial- und Radialkräften sowie daraus resultierenden Kippmomenten. Aufgrund ihrer hohen Tragfähigkeit eignen sie sich ideal für Anwendungen unter hohen Belastungen, wie beispielsweise bei Schienenfahrzeugen, Baggern und Kränen, in der Luft- und Raumfahrt sowie in Windkraftanlagen und noch vielem mehr.
Im TORWEGGE Online-Shop finden Sie Drehverbindungen aus Stahl mit Innen- oder Außenverzahnungen für unterschiedlichste Anwendungen in verschiedenen Ausführungen. Bei unseren Modellen handelt es sich um leichte Bautypen aus dem Großwälzlagerprogramm.
Was sind Drehverbindungen und wie finden Sie das passende Modell?
Bei Drehverbindungen handelt es sich um Kugel- oder Zylinderrollenlager, bestehend aus einem Innenring und einem Außenring, wobei in der Regel einer der beiden Ringe eine Verzahnung besitzt. Sie ermöglichen eine Kraftübertragung von Axial- und Radialkräften sowie von Kippmomenten zwischen zwei benachbarten Maschinenkomponenten. Die Lagerlaufbahnen sind in Verbindung mit den Walzkörpern so ausgelegt, dass sie einzeln oder kombiniert wirkende Belastungen sicher und in jede Richtung aufnehmen können. Drehverbindungen werden in den meisten Fällen horizontal montiert, können aber auch in vertikaler Lage eingebaut werden. Bei hängendem Einbau sind die Grenzlastkurven nicht anwendbar und so ist eine erhöhte Schraubenanzahl erforderlich.
Bei der Auswahl der passenden Drehverbindung sollten Sie zuallererst auf die Belastung achten, der die Drehverbindung ausgesetzt sein wird sowie die Lastkollektive mit dazugehörigen Zeitanteilen. Auch die Drehzahl bzw. die Anzahl der Schwenkbewegungen und Schwenkwinkel je Zeiteinheit mit dazugehörigem Lastkollektiv sollten Sie in Ihre Auswahl einbeziehen. Zudem spielen die von der Verzahnung zu übertragenden Umfangkräfte und der Lagerdurchmesser eine Rolle.
Funktionsweise und Arten von Drehverbindungen
Die Funktionsweise einer Drehverbindung basiert auf der Nutzung von Lagern, um eine reibungsarme Bewegung zu ermöglichen. Wenn das bewegliche Element (Innenring) gedreht wird, gleiten die Lagerungen über die Lagerflächen im Gehäuse. Dies erzeugt eine reibungsarme Rotation des Innenrings gegenüber dem stationären Außenring. Dichtungen können zudem verwendet werden, um die Lagerungen vor Verschmutzung zu schützen und Schmiermittel im Inneren zu halten.
Die spezifische Funktionsweise kann je nach Typ der Drehverbindung variieren, aber das grundlegende Prinzip der reibungsarmen Rotation um eine oder mehrere Achsen bleibt bestehen.
Es existieren verschiedene Arten von Drehverbindungen. Einzelachsige Drehverbindungen erlauben die Drehung um eine einzige Achse. Sie werden oft in Anwendungen wie Schwenkarmen oder Lenkmechanismen eingesetzt. Mehrachsige Drehverbindungen ermöglichen dagegen die Drehung um mehrere Achsen gleichzeitig. Sie bieten eine größere Bewegungsfreiheit und werden in komplexen Anwendungen wie Robotern oder Kamerasystemen verwendet. Überdies gibt es auch Drehverbindungen, die elektrische Signale oder Energie übertragen, während sie sich drehen. Diese werden oft in Anwendungen wie Windkraftanlagen oder industriellen Maschinen eingesetzt.
Unser Sortiment an hochwertigen Drehverbindungen

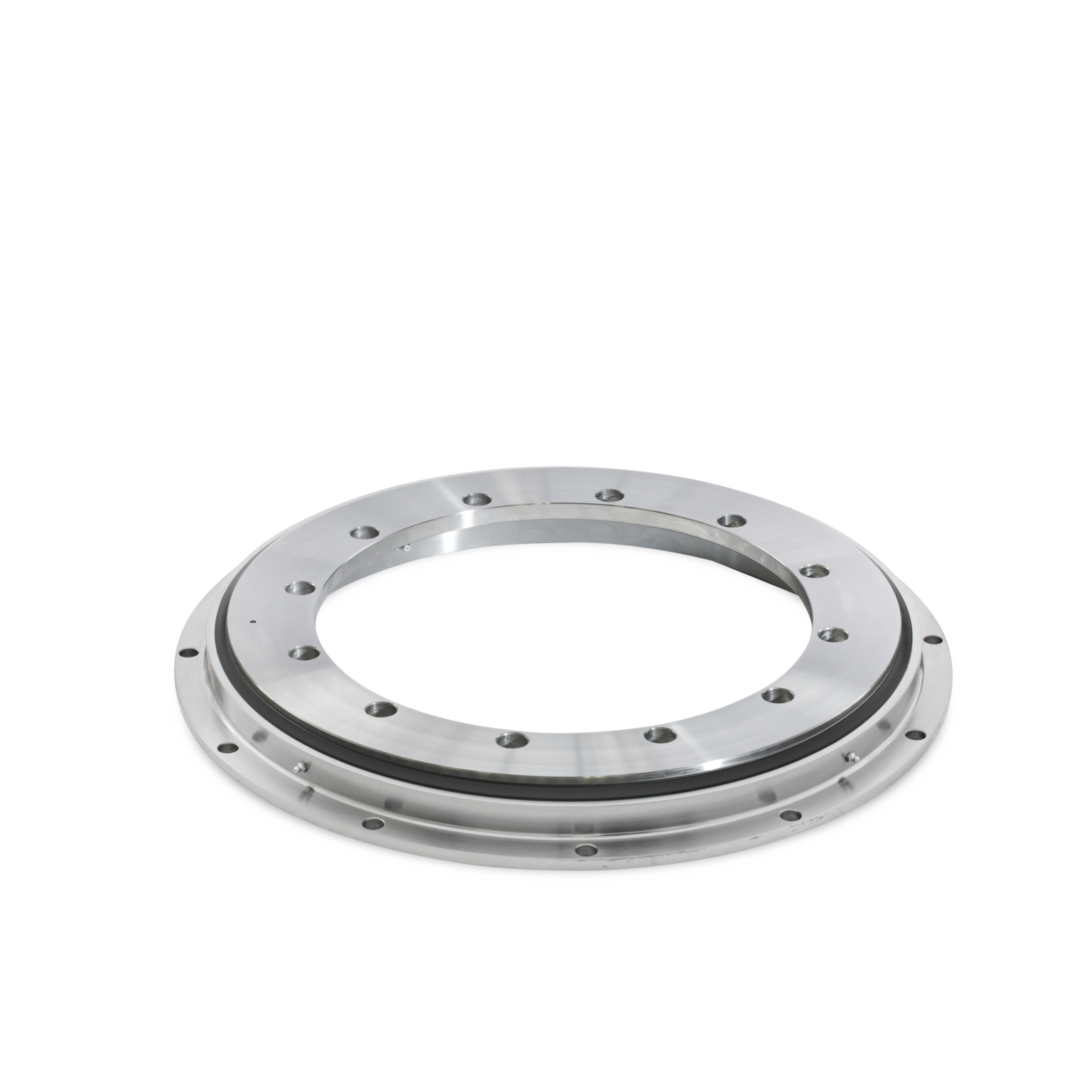

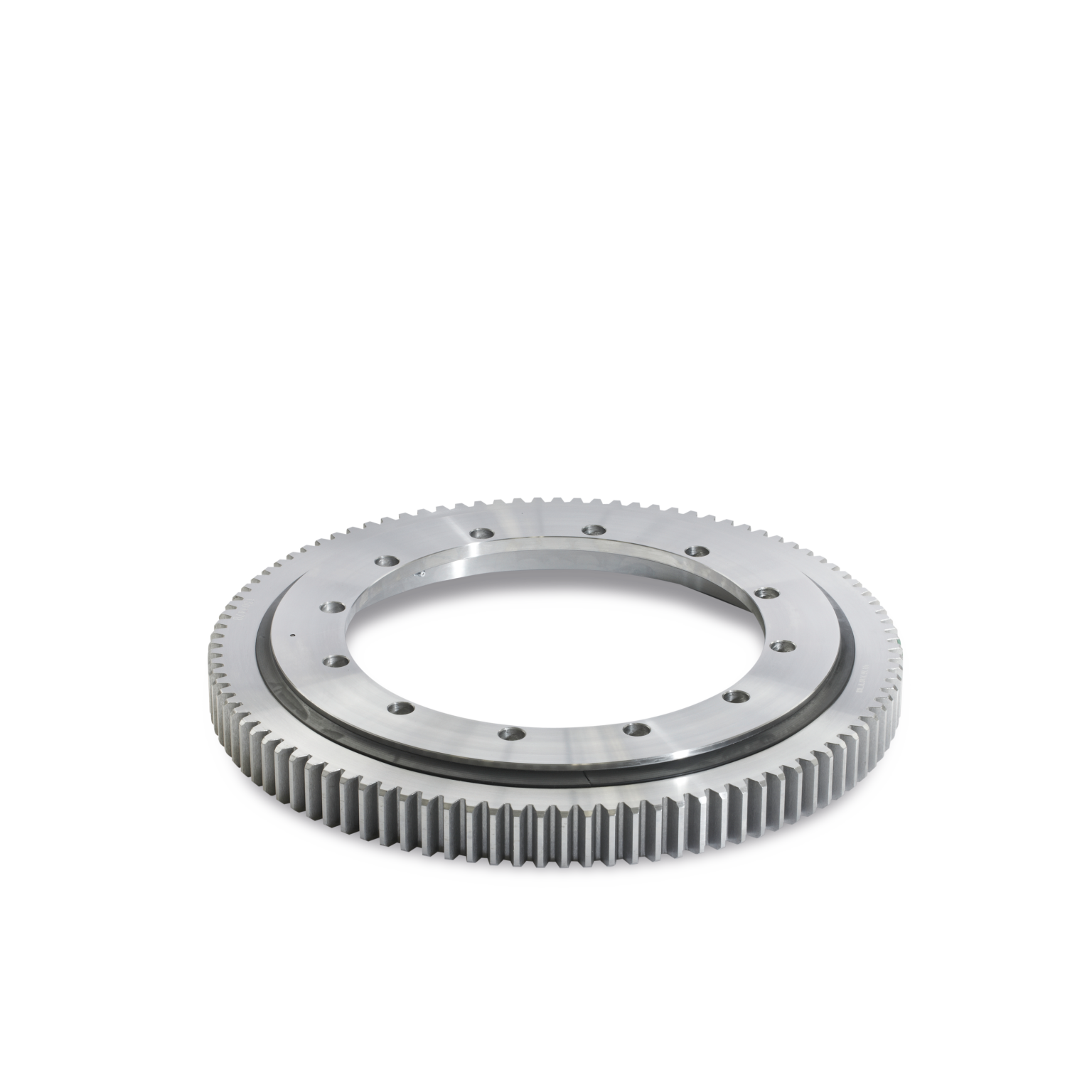

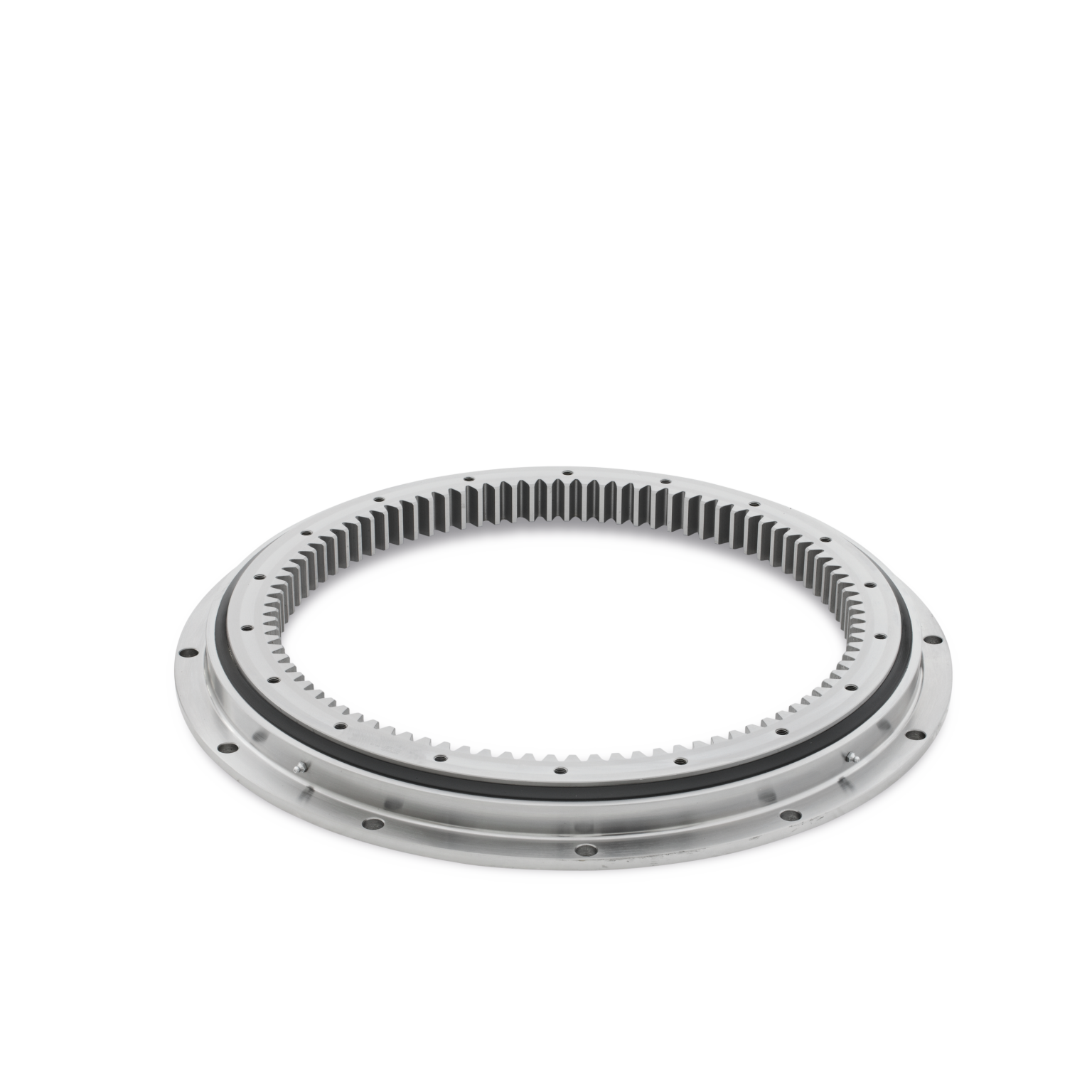

Im TORWEGGE Online-Shop finden Sie Drehverbindungen aus Stahl der Typen L360 AZ und L360 IZ, welche Ihnen eine hohe Tragfähigkeit bieten. Diese Kugeldrehverbindungen bieten vollen 360°-Drehumfang und sind in verschiedenen Größen mit einem Außendurchmesser von 505 mm bis zu 1198 mm erhältlich. Zudem erhalten Sie Modelle mit Innen- oder Außenverzahnung. Die Lagerquerschnitte dieser Typenreihe sind aus wirtschaftlichen Gründen relativ klein gehalten. Daher sind die Großwälzlager auf eine verwindungssteife Anschlusskonstruktion zu montieren. Entdecken Sie die hochwertigen Drehverbindungen im TORWEGGE Online-Shop und finden Sie für Ihre industriellen Anwendungen die passende Option!
Drehverbindungen bei TORWEGGE kaufen
Unsere Drehverbindungen zeichnen sich durch ihre hochwertige Verarbeitung und somit reibungslosem Einsatz sowie die lange Lebensdauer aus. Dabei ermöglicht Ihnen unsere Auswahl an Kugeldrehverbindungen eine genaue Anpassung an Ihre Anforderungen. Sehen Sie sich zudem unserer weiteren Produkte im Bereich der Fördertechnik an, wie unsere Tragrollen, Drehkränze und Rollenbahnen. Sie finden bei uns außerdem ein breites Sortiment an Rädern und Rollen, wie beispielsweise Führungsrollen oder Laufrollen.
Wenn Sie Fragen haben oder genauer beraten werden möchten, welche Drehverbindung die optimale Lösung für Ihre Anforderungen darstellt, zögern Sie nicht, uns zu kontaktieren. Wir helfen Ihnen gern weiter!
